Remplacement d'un dégrilleur courbe

Le remplacement d’un dégrilleur courbe permet de moderniser les installations existantes, d’améliorer la fiabilité du dégrillage et de réduire les contraintes d’exploitation tout en s’adaptant aux ouvrages en place.

Nous sommes régulièrement consultés pour le renouvellement de dégrilleurs courbes. Ils sont d’ailleurs souvent compliqués à remplacer et ce pour plusieurs raisons :

Déversement à l’aval
Faible hauteur d’eau due à la forme de la grille
Implantation en canal aérien
Sortie des effluents parfois sous la grille
Rejet des déchets en aval au niveau du plan de pose dans des goulottes horizontales ou verticales.

Malgré tout, nous pouvons souvent soumettre une alternative intéressante au dégrilleur courbe qui facilite l’exploitation du dégrilleur, comme en témoignent les photos ci-dessous.

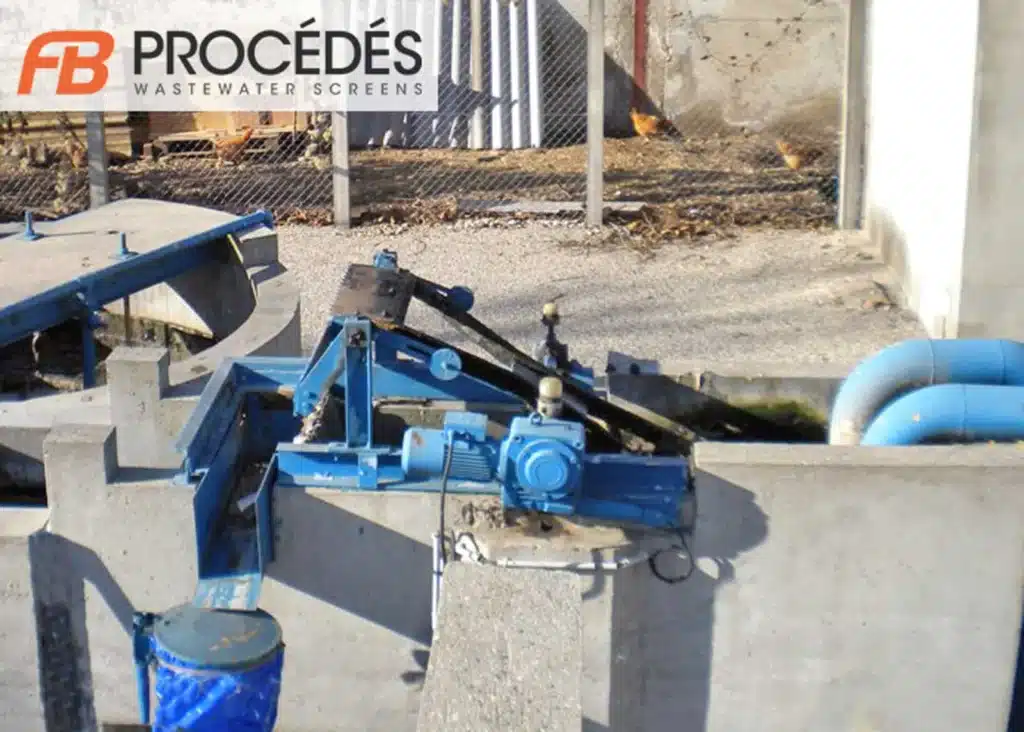

Contexte existant : un dégrilleur courbe HS, installé dans un canal en hauteur, l’effluent arrive par refoulement, les refus de dégrillage sont déversés dans une goulotte en aval, l’exploitant doit périodiquement tirer les déchets avec un râteau pour les faire tomber dans la poubelle située au niveau du « Terrain Naturel ».

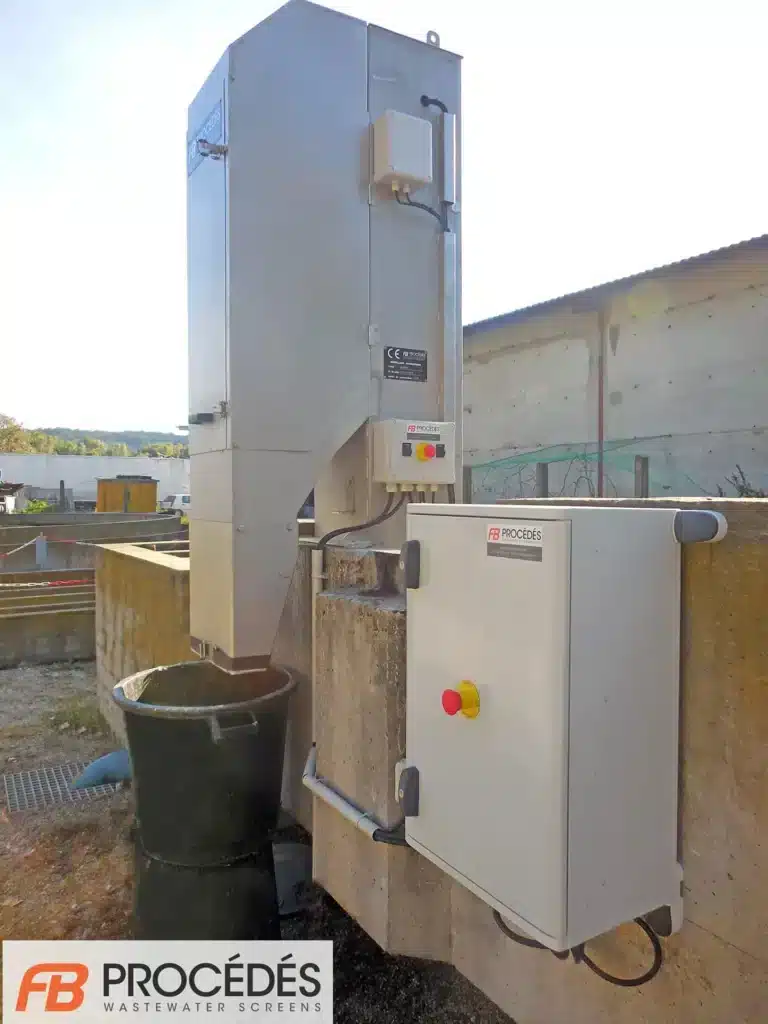

Notre solution : un dégrilleur type SG400, orienté à 90° par rapport à l’arrivée de l’effluent, plaqué contre l’une des parois du canal. L’effluent est canalisé vers le côté du dégrilleur via un déflecteur INOX de notre fourniture. Les refus de dégrillage sont ainsi déversés dans une poubelle placée au niveau du « Terrain Naturel ».

Les gains pour l’exploitant:

Le dégrilleur est entièrement caréné et donc sécurisé.
Installation plus propre : plus aucune trace de déchets sur le génie-civil.
Contrairement au contexte précédent, les déchets sont directement déposés dans la poubelle. L’exploitant n’a plus à le faire.
En cas de coupure de courant, et en cas de colmatage de la grille, le déflecteur fait office de surverse. L’effluent a donc une échappatoire, ce qui est fondamental. Il n’existait pas avant.
