Implantations des dégrilleurs

Chaque projet présente des contraintes spécifiques : hydraulique, génie civil, exploitation, maintenance, sécurité ou évolutivité. C’est pourquoi FB PROCÉDÉS accompagne ses clients dès la phase de conception afin de définir l’implantation la plus pertinente, qu’il s’agisse d’une solution en poste ou en canal.
Demander un devis

L’implantation des équipements est une étape déterminante dans la performance, la fiabilité et la pérennité d’une installation de traitement. Selon la configuration du site, les contraintes hydrauliques et les objectifs d’exploitation, deux grandes solutions d’implantation sont possibles : l’implantation en poste et l’implantation en canal.

FB PROCÉDÉS conçoit et fournit des solutions parfaitement adaptées à chaque configuration, en intégrant dès la phase d’étude les contraintes d’exploitation, de maintenance et de sécurité.

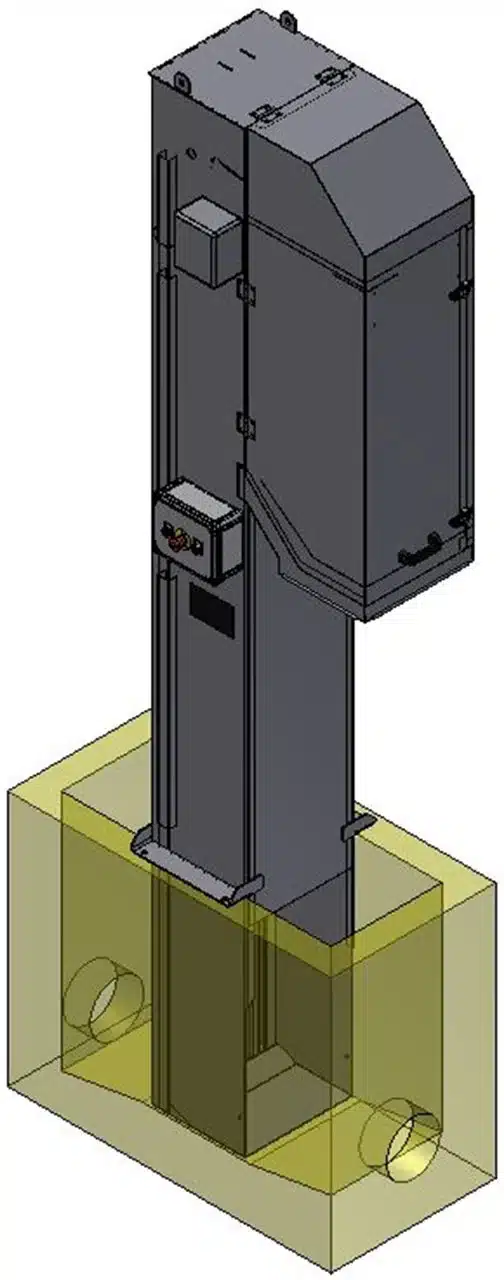

Implantation d’un dégrilleur dans un canal

Implantation d'un dégrilleur dans un canal

Principe de l'implantation dans un canal

Le dégrilleur automatique est implanté en travers de l’effluent, avec un déversement amont ou aval selon le modèle.

Selon le débit et les spécifications techniques, le dégrilleur peut soit être de la largeur du canal, soit d’une largeur inférieure, un déflecteur latéral étant alors installé.

Le dégrilleur est fixé en deux endroits:

  • au bas de la partie haute, sur le dessus des parois du canal, par chevillage chimique
  • en partie basse au niveau du réceptacle d’approche, sur les parois du canal par chevillage mécanique

Pour une implantation dans un génie civil existant, que ce soit pour une première installation ou en remplacement d’un dégrilleur existant, les dégrilleurs FB Procédés sont conçus pour s’adapter parfaitement au génie civil existant, évitant ainsi toute modification de ce dernier.

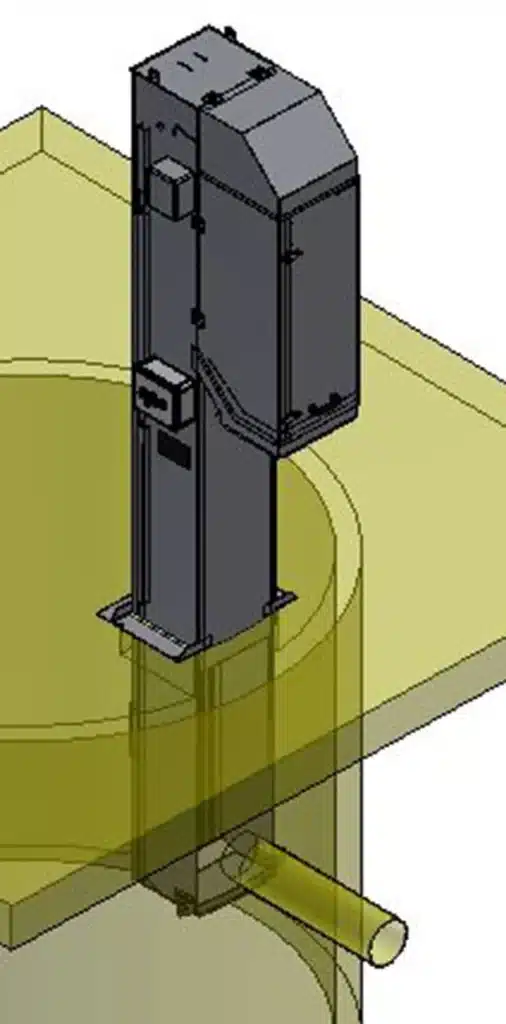

Implantation d'un dégrilleur dans un poste droit ou circulaire

Implantation d'un dégrilleur dans un poste

Principe de l'implantation dans un poste

Les dégrilleurs verticaux FB Procédés ont comme principal avantage de prendre peu de place. Cette caractéristique fait de nos dégrilleurs verticaux la meilleure solution pour une implantation dans un poste droit ou circulaire.

Le dégrilleur en poste droit ou circulaire est notamment conçu sur mesure selon la cote de profondeur du fil d’eau et le diamètre du poste. Le dégrilleur vient ensuite simplement s’appliquer contre la paroi du poste.

Cette configuration permet de minimiser au maximum l’espace pris par le dégrilleur, laissant par exemple suffisamment de place pour accéder au poste, ce qui est particulièrement utile pour un poste de relèvement, afin de pouvoir accéder aux pompes facilement et en toute sécurité.

Le dégrilleur est fixé en deux endroits:

  • au bas de la partie haute, sur le dessus du poste par chevillage chimique
  • en partie basse contre la paroi du poste par chevillage mécanique
